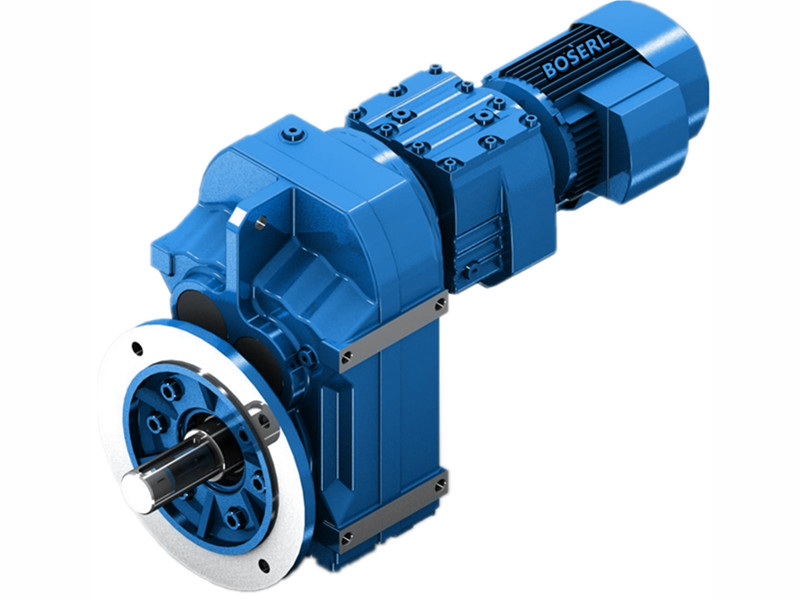

F系列減速機的齒輪幾何尺寸計算公式。根據兩齒面的硬度，由以下的算式得出兩齒輪的接觸疲憊強度和彎曲疲憊強度的許用應力:那我們今天來講下臥式齒輪減速電機的幾何尺寸計算的公式什么。  m=3。齒寬系數取=1.0實際傳動比為i12=72/26=2.769,然后我們需要根據以上的公式來選取F系列減速機的設計參數:小齒輪齒數z1=26，則z2=26×2.77=72.02,取z2=72;= 155 +0.3 HRC = 163 MPa= 155 + 0.3 HRC = 161 MPa=380+HBS = 640 MPa =380 + HBS = 605 MPa65HBS=27.1HRC，225HBS=20HRC先呢，我們需要知道齒輪在F系列減速機里面起到什么作用，F(xiàn)系列減速機的齒輪跟平行軸斜齒輪減速機的齒輪材料樣，都是45鋼，載荷中等、速度不高且傳動尺寸無特殊要求，所以大小齒輪都選軟齒面齒輪，小齒輪選用35MnB調質，硬度260HBS，大齒輪選用SiMn調質，硬度225HBS。 d1=mz1=26×3=78 mm載取K=1.2接下來再按照吃面接觸疲憊強度的設計來確定F系列減速機的斜齒輪的轉矩:小齒輪的轉矩T1=121.10 N?m傳動比誤差△i=2.77|2.769-2.77|=0.0004%≤5%，在答應范圍內。

所以大家知道低轉數高扭矩減速電機的幾何尺寸計算公式了嗎?相信些數理化高手肯定目了然了吧!由于從前直都寫的是些關于減速機機身的自身方面題目，很少從設計方面去寫文章，所以今后會有更多類似于這篇文章類型樣的文噢! 取b4=78，b3=78+4= 82 mmdf3= mz3- 2 (ha*+ c*) m = 78- 7.5 = 70.5 mmdf4= mz4 - 2 (ha*+ c*) m = 216-7.5 = 208.5 mma = (d3+d4) / 2= (78+216)/2=147 mmb =udd3=1.0×66= 78 mmda3= mz3+2ha*m = 78+6= 84 mmda4= mz4+2ha*m = 216+6 = 222 mmd4= mz4 = 3×72 = 216 mmd3= mz3 = 3×26= 78 mm由以上的所有公式相結合，由此可以得出F系列減速機的幾何尺寸計算公式:齒輪的模數為m≥2.31。http://www.dhz009.com/product/list-fxiliejiansuji-cn.html
